廢氣酸洗凈化塔焊接平整及塑性加工手段

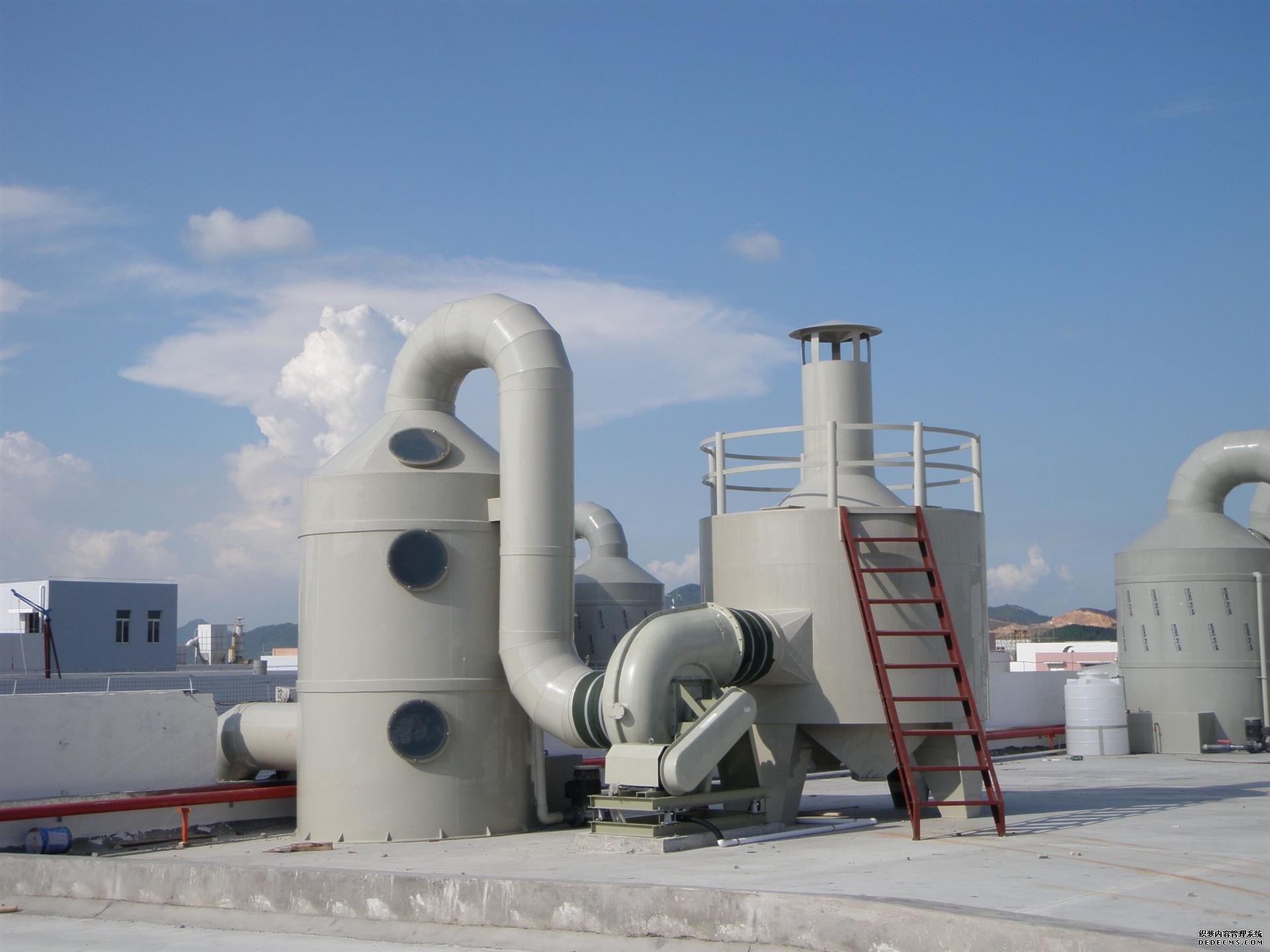

廢氣酸洗凈化塔作為工業廢氣處理的核心設備，其結構強度、密封性和耐腐蝕性直接影響凈化效率與使用壽命。在制造過程中，焊接工藝的平整度控制與塑性加工手段是保障設備質量的關鍵環節。本文將從焊接平整度的技術要求、實現方法及塑性加工的應用策略三方面展開分析。



 一、焊接平整度的技術要求與挑戰

1. 平整度標準

   凈化塔主體多采用不銹鋼（如316L）或玻璃鋼復合材質，焊接后焊縫需滿足以下要求：

    表面凹凸度≤1.5mm/m，無明顯咬邊、氣孔或未熔合缺陷；

    筒體環縫與縱縫錯邊量控制在板厚的10%以內；

    焊后殘余應力需通過退火處理降至***，避免應力腐蝕開裂。



2. 關鍵技術難點

    材料敏感性：不銹鋼焊接易產生熱裂紋，且高溫區碳化物析出會降低耐酸性；

    結構復雜性：塔體涉及多段筒節、加強圈及填料支撐結構的焊接，空間約束度高；

    環境適應性：焊縫區域需耐受pH值24的酸性廢氣腐蝕，表面致密性要求嚴苛。



 二、焊接平整度的實現方法

1. 焊接工藝***化

    參數控制：采用TIG焊或激光復合焊，電流控制在80120A（板厚38mm），層間溫度≤100℃；

    接頭設計：V型坡口角度60°±5°，鈍邊高度1.52mm，減少填充量；

    變形補償：預置反變形量（按經驗公式Δ=KL²/t，K取0.81.2），抵消焊接收縮。



2. 過程監控技術

    實時傳感：使用紅外測溫儀監測熔池溫度，機械臂壓力傳感器反饋夾持力；

    智能糾偏：基于機器視覺的焊縫跟蹤系統，動態修正焊接軌跡偏差；

    層間處理：每道焊縫打磨至露出金屬光澤，清除氧化物與飛濺。



3. 焊后整形工藝

    機械矯平：采用輥式校平機對筒節進行三次以上碾壓，壓力梯度從中間向邊緣遞減；

    高頻脈沖錘擊：利用沖擊能消除焊縫余高，細化晶粒至ASTM 7級以上；

    化學拋光：對內壁焊縫進行硝酸氫氟酸混合液（HNO?:HF=3:1）鈍化處理，形成致密氧化膜。

 三、塑性加工手段的應用策略

1. 冷成型技術

    旋壓成型：用于塔***錐形封頭加工，主軸轉速200400rpm，進給量0.51.2mm/r，減薄率控制在25%以內；

    液壓脹形：對加強圈實施內壓加載（***30MPa），使材料發生馬氏體相變，提升抗疲勞性能。



2. 熱成形工藝

    中頻感應彎管：加熱溫度9501100℃，彎曲半徑R≥2D（D為管徑），冷卻速率≥50℃/s以防晶間腐蝕；

    爆炸復合：針對雙金屬復合板（如鈦鋼），炸藥量按Q=kδρ計算（k=1.21.5，δ為復層厚度），界面結合強度達400MPa。



3. ***種加工技術

    電解研磨：配置NaClO?H?SO?電解液，電流密度2030A/dm²，去除焊接飛濺的同時形成鏡面效果；

    超聲噴丸：通過直徑3mm的硬質合金彈丸以20kHz頻率沖擊焊縫，引入壓應力層深度達1.2mm。



 四、質量控制與檢測體系

1. 三維掃描檢測：使用藍光投影儀采集焊縫輪廓數據，與CAD模型比對生成偏差云圖；

2. 超聲波測厚：沿焊縫每隔100mm布點，***小厚度不得低于設計值的92%；

3. 電化學測試：在模擬酸液（5% H?SO?+0.5% NaCl）中進行72h浸泡試驗，腐蝕速率≤0.02mm/a。



 五、結論

廢氣酸洗凈化塔的焊接平整度與塑性加工需構建“預防控制修復”全鏈條技術體系。通過智能化焊接裝備與塑性成形技術的協同應用，可使焊縫平整度達標率提升至98%以上，設備服役壽命延長30%50%。未來隨著數字孿生技術的滲透，基于實時數據反饋的工藝自***化系統將成為行業升級的重要方向。
